ATX 24-pin 12V Pinout مصدر الطاقة
موصل مصدر الطاقة ATX 24-pin هو موصل طاقة اللوحة الأم القياسي في أجهزة الكمبيوتر اليوم. الموصل نفسه هو موصل Molex 39-01-2240 ، غالبًا ما يسمى Molex Mini-fit Jr.
دبوس موصل الطاقة ATX 24-Pin 12V (ATX v2.2)
يوجد أدناه جدول pinout الكامل لموصل مزود الطاقة القياسي ATX 24-pin 12 فولت اعتبارًا من الإصدار 2.2 من مواصفات ATX (PDF).
ملاحظة: اختبار الفولتية امدادات الطاقة؟ يجب أن تكون ضمن تفاوتات ATX المحددة.
|
مرجع Pinout |
|||
|
pin |
اسم | لون السلك | وصف |
|
1 |
+3.3V | Orange | +3.3 VDC |
| 2 | +3.3V | Orange |
+3.3 VDC |
|
3 |
COM | Black | Ground |
|
4 |
+5V | Red | +5 VDC |
|
5 |
COM | Black |
Ground |
|
6 |
+5V | Red | +5 VDC |
|
7 |
COM | Black | Ground |
|
8 |
PWR_ON | Gray |
Power Good |
|
9 |
+5VSB |
Purple |
+5 VDC Standby |
|
10 |
+12V1 | Yellow | +12 VDC |
|
11 |
+12V1 | Yellow |
+12 VDC |
|
12 |
+3.3V | Orange | +3.3 VDC |
|
13 |
+3.3V | Orange | +3.3 VDC |
|
14 |
-12V |
Blue | -12 VDC |
| 15 | COM | Black |
Ground |
|
16 |
PS_ON# | Green | Power Supply On |
| 17 | COM | Black |
Ground |
|
18 |
COM | Black | Ground |
| 19 | COM | Black |
Ground |
|
20 |
NC | White | -5 VDC (Optional – Removed in ATX12V v2.01) |
|
21 |
+5V | Red | +5 VDC |
|
22 |
+5V | Red | +5 VDC |
| 23 | +5V |
Red |
+5 VDC |
|
24 |
COM | Black |
Ground |
يمكن رؤية أطراف التوصيل الخاصة بموصل الطاقة 15-pin SATA ، وموصل الطاقة المحيطي 4-pin ، وموصل الطاقة ذي محرك الأقراص المرنة 4-pin ، وموصلات الإمداد بالطاقة ATX الأخرى في قائمة جداول توصيل مصدر الطاقة ATX.
مزيد من المعلومات حول موصل ATX 24-Pin 12V PSU

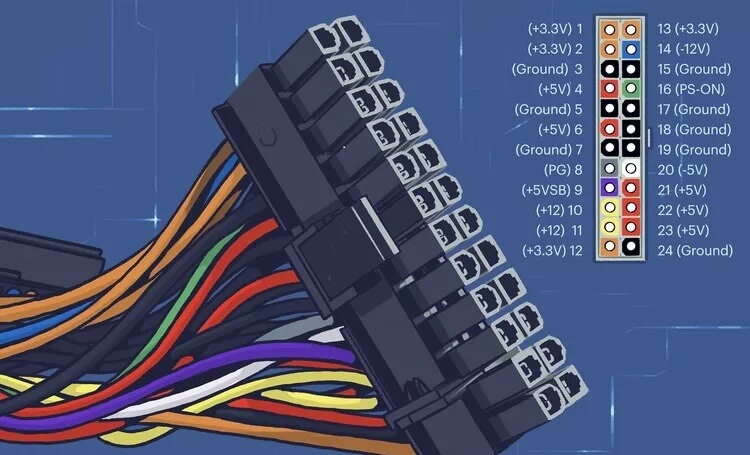

يمكن توصيل موصل مصدر الطاقة فقط أثناء الإشارة إلى اتجاه معين على اللوحة الأم. إذا نظرت بعناية إلى الرسم التوضيحي التالي ، يمكنك أن ترى المسامير تأخذ شكلًا فريدًا ، أحدها تطابق اللوحة الأم في اتجاه واحد فقط.
دعم معيار ATX الأصلي موصلًا مكونًا من 20-pin مع دبوس مشابه جدًا للموصل ذي 24-pin ولكن مع حذف المسامير 11 و 12 و 23 و 24. هذا يعني أن مصدر الطاقة الأحدث ذو 24-pin مفيد للوحات الأم التي تتطلب مزيدًا من الطاقة ، وبالتالي يلغي الحاجة إلى مصادر طاقة ATX 12V لتوفير كابل طاقة إضافي (على الرغم من أن بعضها قد لا يزال كذلك).
توافق 24-Pin & 20-Pin
عادةً ما تكون المسامير الأربعة الإضافية قابلة للفصل (انظر الجزء السفلي من الصورة أعلاه) ، مما يسمح باستخدامها في اتصال اللوحة الأم ذي 20-pin. تتدلى الدبابيس الإضافية ببساطة فوق موصل اللوحة الأم – فهي لا تتصل بفتحة أخرى. تسمح بعض اللوحات الأم بالعكس: استخدام كبل مزود الطاقة الأقدم ذي 20-pin على اتصال اللوحة الأم ذي 24-pin.
إذا كنت بحاجة إلى استخدام موصل مزود طاقة 24-pin على اللوحة الأم التي لا تقبل سوى كبل 24-pin ، فهناك عدد من تجار التجزئة عبر الإنترنت حيث يمكنك شراء محول من 24-pin إلى 20-pin ، مثل محول StarTech هذا من أمازون. على الرغم من أن اللوحة الأم يبدو أنها تقبل جميع الدبابيس الـ 24 التي تستخدم هذا النوع من المحولات ، إلا أنها لا تزال تعني أن الدبابيس الأربعة الإضافية لن يتم استخدامها.
